钇稳定氧化锆（YSZ）是固体氧化物燃料电池（SOFC）领域应用最广泛的核心陶瓷材料，凭借独特的氧离子导电特性、高温稳定性和结构适配性，成为SOFC从实验室研发走向商业化落地的关键支撑材料。

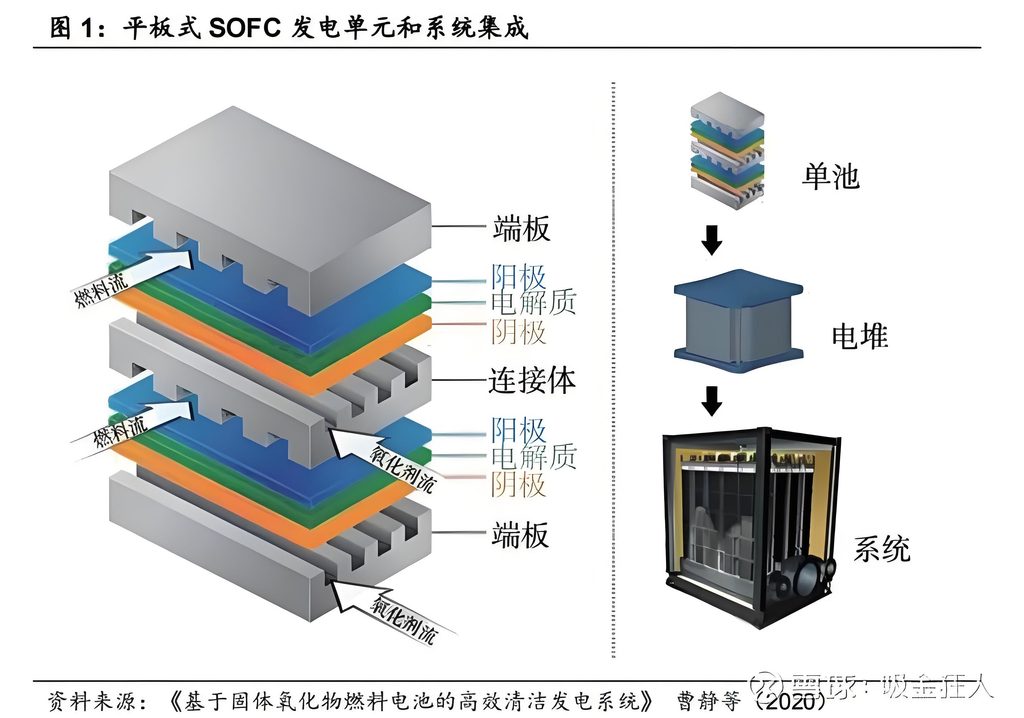

核心应用场景
🔋 电解质层（最核心用途）
YSZ是SOFC电解质的主流首选材料，其中8 mol%氧化钇稳定氧化锆（8YSZ） 是行业通用标准牌号：
- 8YSZ在室温下可保持稳定的立方萤石相结构，800℃时离子电导率可达0.12~0.15 S/cm，1000℃时电导率约0.2 S/cm，能高效传导氧离子完成电化学反应。
- 致密的YSZ电解质薄膜可完全分隔燃料气与氧化剂，实现零气体渗漏，同时在氧化、还原双重气氛下保持化学与晶型稳定，适配SOFC 700~1000℃的传统高温工作区间。
- 潮州三环等国内头部企业已实现YSZ基SOFC隔膜片的规模化量产，产品供应全球氢能龙头企业Bloom Energy，支撑分布式发电、热电联产等商业化场景。
⚙️ 阳极功能相
Ni-YSZ金属陶瓷是SOFC最常用的阳极体系：
- YSZ作为第二相均匀分散在金属镍基体中，既可以通过热膨胀系数匹配抑制镍颗粒高温团聚，又能在阳极内部构建连续的氧离子传导通道，扩大三相反应界面，显著降低阳极极化损耗。
- 3YSZ等部分稳定氧化锆凭借更高的机械强度，还可直接作为多孔支撑体，制备微管式SOFC，提升电池的抗热循环性能和体积功率密度。
🧪 阴极改性与功能夹层
纳米结构化的YSZ材料可用于优化SOFC阴极性能：
- 将电纺丝制备的YSZ纳米纤维（直径150~200 nm）作为电解质与阴极之间的夹层，可大幅提升界面比表面积，450℃低温工况下能将电池输出性能提升3.5倍，显著降低中低温SOFC的极化电阻。
- LSM-YSZ复合阴极体系中，YSZ的加入可平衡阴极的氧离子与电子传导能力，同时匹配热膨胀系数，避免高温循环下的界面开裂脱落。
🖨️ 新型制备工艺适配
3D打印等先进制造技术进一步拓展了YSZ在SOFC中的应用边界：
- 采用3D光固化技术制备的多孔3YSZ支撑体，通过调控造孔剂粒径与烧结工艺，可实现80.2 MPa的高抗弯强度，支撑高性能微管式SOFC的一体化成型，大幅简化电堆制备流程。
- 流延、电泳沉积、等离子喷涂等成熟工艺，可将YSZ电解质厚度控制在10μm以下，大幅缩短氧离子传导路径，降低电池欧姆损耗，推动SOFC向中低温化方向发展。
行业发展趋势
全球SOFC市场正处于高速增长阶段，预计2025-2030年复合年增长率达24.4%，直接带动上游高纯度YSZ粉体的需求持续攀升。国内山东盛太锆业等企业已实现全系列YSZ产品的量产，其中8YSZ纯度可达99.99%以上，可完全满足SOFC领域的高端材料需求。
